反向工程 Reverse Engineering

在正向设计流程之外，反向工程提供了一种“从结果反推原因”的能力。我们以物理芯片为起点，通过层次去封装、图像拼接与电路网表提取等，还原其逻辑结构与版图信息，实现“反向”。

一、工艺流程和量测  —— 芯片截面与物理层分析
Process Flow and Metrology —— Chip Crosssection and Physical Layer Analysis

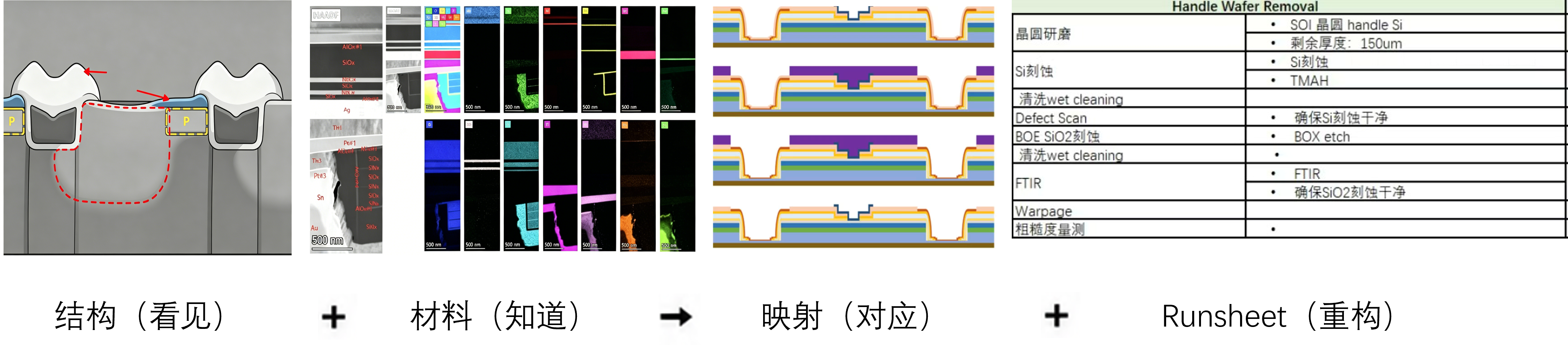

     反向工程的第一步始于“芯片截面与物理层分析”，这是一个将实物芯片转化为可量化数据的过程。我们通过精密的切割与研磨对芯片进行制样，利用SEM、TEM等设备获取纳米级的截面结构图像，并结合EDS确认各层材料成分。
     这一步的核心目的是进行量测和反推原始工艺流程：通过精确量测每一层的膜厚、关键尺寸（CD）及形貌，建立起芯片实际的物理叠层结构与材料清单。这些数据不仅是后续TQV设计与PDK校准的“物理基准”，也直接决定了反向提取电路时的工艺边界与参数预期。

二、掩膜层和分区的设计规则 —— 版图分区反向分析
Design Rule of the Mask Layers and Regions——Layout Region Reverse Analysis

     半导体掩膜的设计规则与分区旨在解决设计意图与制造能力之间的核心矛盾。设计规则作为连接设计端与制造端的工程语言，定义了掩膜图形的尺寸、间距及层间对准公差，确保芯片物理可实现并具备良好良率。

     版图分区反向分析旨在从多层显微图像中对芯片版图进行功能划分与层次化标注。该过程依托高分辨率扫描电镜图像，通过拼接、配准及特征识别，将版图拆解为标准单元、存储块、模拟模块、接口电路及IP硬核等功能区块，为后续网表提取、TQV布局及PDK几何建模提供结构框架与区域定位依据。

三、器件性能参数提取 Device Parameter Extraction

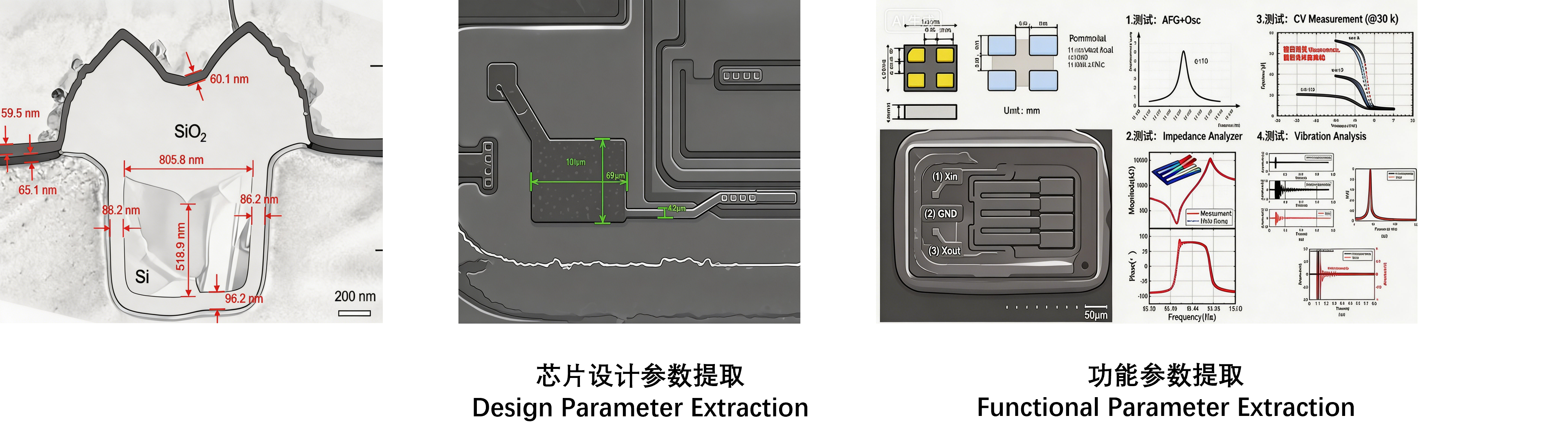

     器件性能参数提取是芯片反向工程中连接物理结构与电学行为的核心环节。该阶段基于版图分区结果与截面量测数据，针对MOSFET、电阻、电容、双极晶体管等典型器件建立测试结构或进行探针量测，提取阈值电压、跨导、击穿电压、亚阈值摆幅、导通电阻、寄生电容及温度系数等关键参数。
     该过程结合微观探针台、参数分析仪及仿真工具，通过实测与迭代拟合反推器件SPICE模型参数。提取所得参数一方面用于TQV工艺校准结构的验证，另一方面作为PDK器件模型构建与修正的基础数据，确保正向设计模型与真实芯片电学行为一致。

四、电路分析与重构 Circuit Analysis and Reconfigure

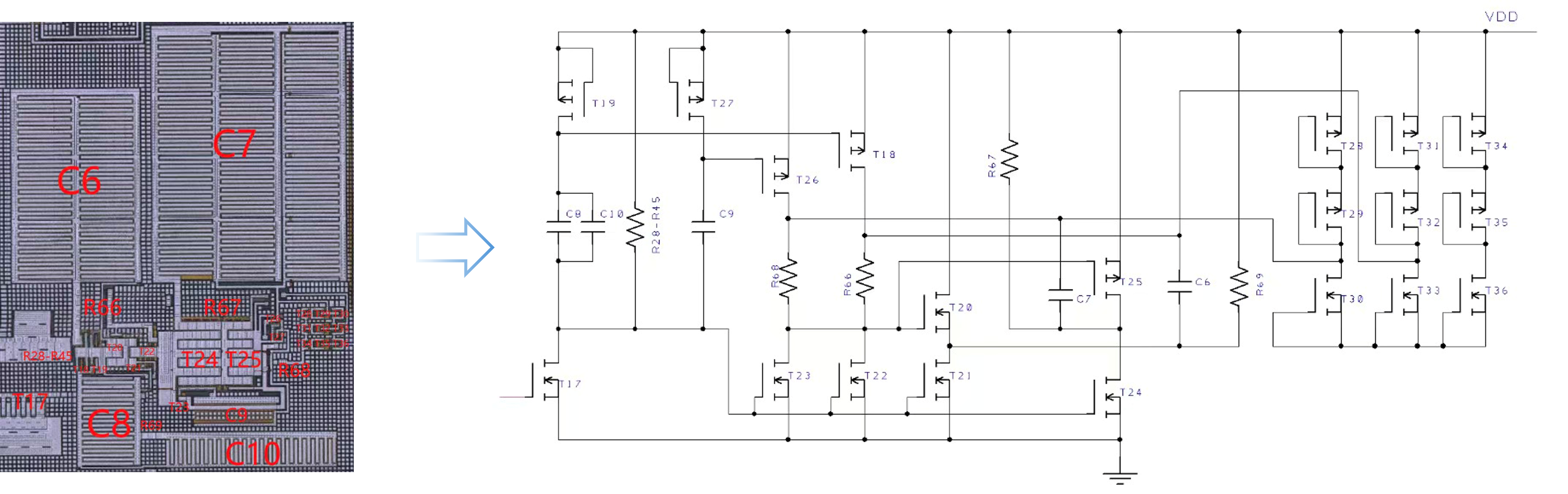

     电路分析与重构是芯片反向工程中将物理结构与器件参数转化为逻辑功能与拓扑关系的关键步骤，本质上实现“从芯片回溯到设计图纸”。该阶段基于版图分区结果、器件参数提取数据及多层金属互连图像，通过图像识别与人工判读相结合的方式，提取各功能区块内的器件连接关系，生成原始网表，并完成层次化整理、节点合并、冗余剔除及功能模块划分。
     重构过程中结合正向设计思维，对电路进行功能推断与逻辑验证，识别出门电路、锁相环、存储器控制逻辑、模拟前端等典型单元，形成层次清晰的电路描述。重构结果为TQV设计验证提供依据，并为PDK单元库的逻辑建模提供真实拓扑参考，使反向工程最终回归正向设计流程，支撑功能修改、缺陷分析或工艺移植等工程目标。

五、反向模拟仿真 Reverse Modeling and Simulation - SPICE，Multi-Physics Modeling，TCAD

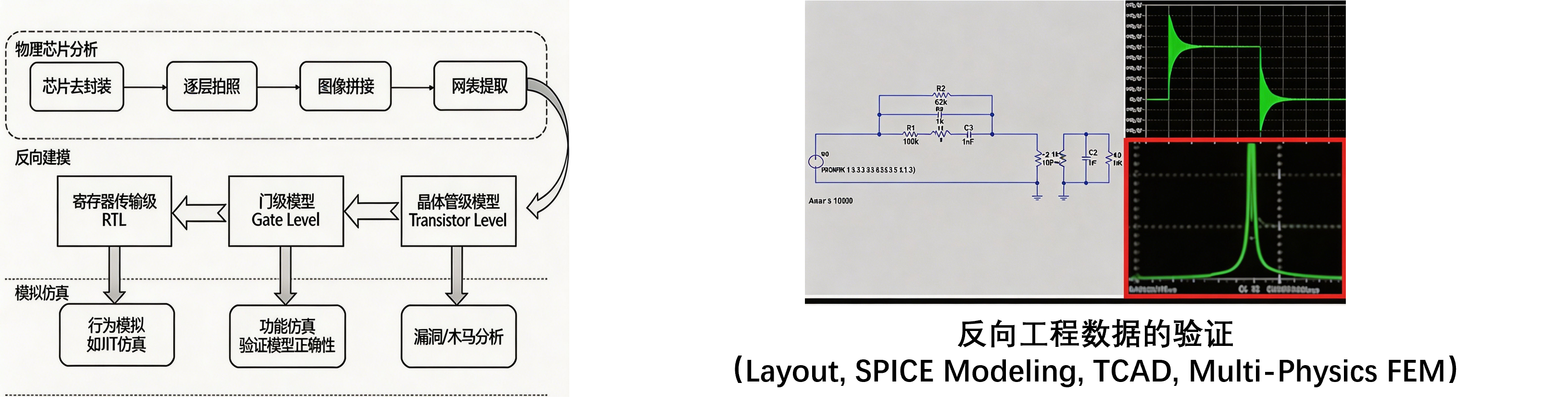

     反向模拟仿真是对电路分析与重构结果的电学行为验证环节，其核心在于建立与芯片物理量测结果之间的相互验证机制。该阶段基于重构网表及提取的器件参数，搭建仿真平台并运行SPICE仿真，输出关键节点波形与功能状态。仿真结果与芯片实际电学测试数据进行逐项比对：仿真用于验证电路重构的正确性，物理量测用于修正模型参数与寄生估计。通过双向校验，系统识别并消除提取误差、重构偏差及建模近似。
     该相互验证过程同时为TQV校准结构提供功能对标基线，并检验PDK模型在反向重构电路中的适用性。唯有经过物理测试与仿真迭代互验的电路模型，方可作为正向设计改版或功能优化的可靠起点。
