工艺鉴定晶圆设计与开发——TQV Design and PDK Maturity

工艺鉴定晶圆设计与开发（TQV Design and PDK Maturity）是通过设计测试芯片来验证代工厂的制造工艺，并评估PDK（含器件模型、设计规则等）的准确性与成熟度，以确保工艺稳定、模型可靠，从而支撑量产良率与一致性。

1、JEP001标准

“JEP001”并非单一文件，而是JEDEC（固态技术协会）发布的一系列关于半导体晶圆代工厂工艺认证的指南。其核心目标是规范芯片制造工艺的可靠性测试方法。
     这一系列标准的主要特点如下：
     ①不设硬性指标：它只规定测试和数据分析方法，不设具体的“通过/失败”阈值，也不推荐特定设备。
     ②参考通用标准：在需要具体要求测试时，他会引用JESD47等业内通行的标准。
     ③分级认证：核心逻辑是将认证分为两个层次，Level 1（工艺机制验证）和Level 2（应用可靠性验证）。

该标准由多个子版本构成，各司其职，以下是当前的主要部分：

2、TQV设计

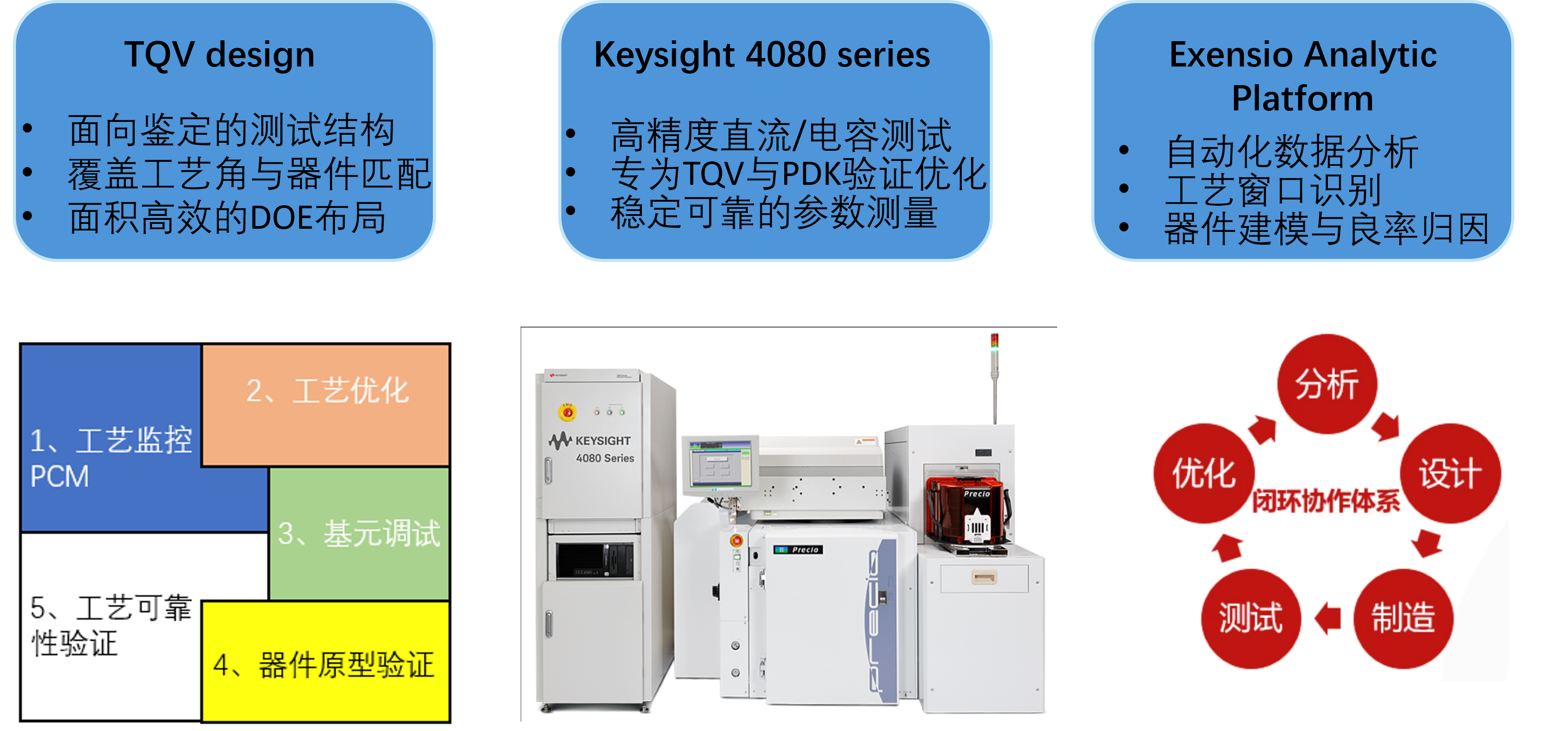

     TQV提供面向工艺鉴定的专用测试芯片设计与分析方法，结合Keysight 4080系列高精度参数测试平台，实现器件特性、可靠性与工艺窗口的系统评估，显著缩短工艺认证周期，并加快产品导入速度长达三个月。
     TQV是模块化测试芯片布局与定制化PDK验证流程的结合体，针对Keysight 4080系列的高精度直流/交流参数测试能力进行优化，数据采集效率提升显著。整个流程经过专门设计，生成带有完整设计属性与工艺变量标注的标准化数据，以支持高效的统计分析与根本原因定位。
     TQV提供百万级器件的统计分辨率、覆盖关键工艺变差的实验设计（DOE）、面积高效的结构布局以及自动化分析路径。业务目标实现无与伦比的工艺认证周转时间：短流程晶圆制造结合Keysight 4080的快速参数测试，可在数天内完成整批TQV晶圆的100%测试与初步分析，为PDK成熟度评估与量产放行提供可靠依据。

3、基于TQV的PDK认证与验证体系

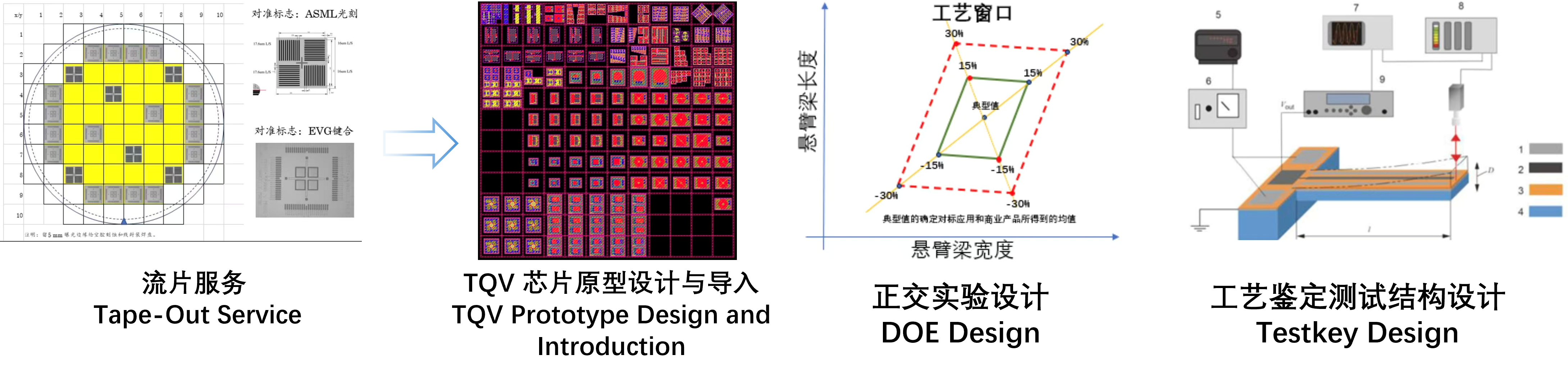

     TQV设计对PDK成熟度达成与工艺平台顺利导入至关重要。稳健的测试结构规划与流片执行策略，是衔接工艺开发与设计团队、实现制程窗口验证与模型校准的基础。TQV平面规划与器件布局、DOE设计及原型导入服务，共同为PDK迭代收敛提供参数化洞察，在量产前识别器件失配、寄生效应与版图依赖风险。
     PCM监控与基元调试支撑晶圆制造过程中的早期工艺健康度判定，降低流片试错成本。TQV原型设计中引入EVG键合对准标志，使先进集成工艺具备可测性与快速诊断能力。通过DOE设计与流片服务协同，以最少测试芯片面积覆盖最多工艺变量，在优化成本前提下系统提升PDK成熟度。
