适用于 MEMS 研究级原型高效验证的微区工艺技术研究
MEMS 是多新兴产业的核心感知器件，全球市场规模稳步增长，但国内本土产能占比极低，产业技术转化需求迫切。当下国内三类主流 MEMS 研发制造渠道各有短板，量产代工成本高、周期长，院所公共平台适配前沿新材料、新结构能力不足，高校自研平台加工精度、量产工艺兼容性较差，都难以满足科研小批量、快速迭代的原型验证需求。为此团队依托 MEMS 科研原型自身结构特征，研发实验室微区工艺技术，希望通过工艺重构与核心技术创新，在实验室完成原型快速制备与性能验证，打通科研成果产业化评估链路。
技术挑战与需求分析
MEMS 科研原型验证同时遭遇量产代工与实验室自制两条路线的瓶颈，标准化晶圆代工适配大批量生产，面对科研小批量定制存在成本高、排期漫长的问题；实验室手工制备精度差、参数波动大，还无法完成多层精密集成结构的加工。同时 MEMS 涵盖多元衬底、功能材料与复杂微结构，量产线标准工艺适配范围窄，实验室缺少对应专用设备，难以支撑多样化前沿原型验证。据此研究明确微区工艺需兼顾成本周期、加工精度、多材料多结构兼容、一体化性能验证四大核心目标，依托 MEMS 原型尺寸大、堆叠层数少、无需纳米精度的自身特性，提出晶圆裂片搭配局部微加工的技术路线，借助实验室通用微加工设备替代产线专用工艺，以此兼顾原型验证效果、缩短周期并降低研发成本。
MEMS 研究级原型的微区工艺开发与验证
这套微区工艺重构了传统整片晶圆加工模式，采用 SOI 预制功能晶圆搭配晶圆裂片、局部微加工的思路，依托成熟标准功能层材料大幅压缩物料成本，裂片分割小片芯片进一步降低单样材料开销。整套实验室工艺形成完整闭环，先完成晶圆背面精准减薄，再以可复用小型金属掩膜替代传统光刻掩膜，极大缩短掩膜制备周期、压低成本；依托 SOI 埋氧层实现高精度空腔刻蚀，并创新 FIB “L” 型通孔标记技术解决正反面对准难题，省去高端量产光刻机；后续采用低温金硅共晶键合保护压电薄膜等功能材料，再经通孔刻蚀、金属布线、结构释放完成器件制备。

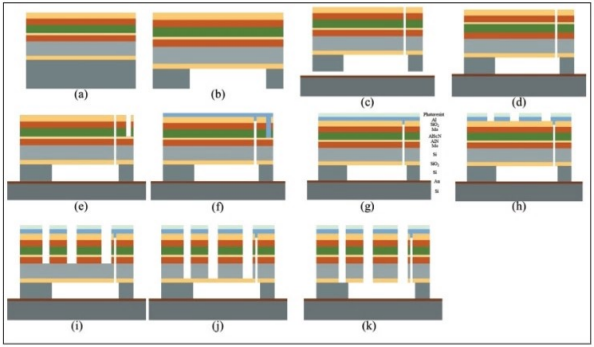

MEMS研究级原型的微区工艺流程图
该方案适配科研 MEMS 原型无需超高纳米精度的特性，实验室现有 FIB、RIE 等设备即可满足加工指标，还能同批次并行加工多款不同结构原型，方便多参数对照实验，有效提升 MEMS 前沿研发迭代效率。

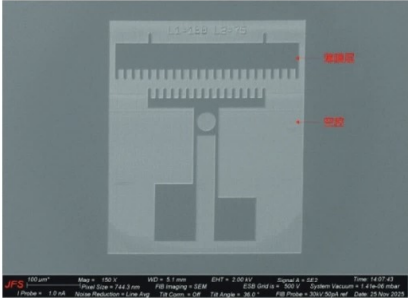

MESMS应力表征结构实物图
配套外接电路的微区定制化工艺开发与验证
针对 MEMS 原型验证配套调理电路时，传统定制 ASIC 开发周期长、成本高昂、适配快速迭代研发的痛点，研究开发出商用芯片二次加工的微区定制化电路工艺。该方案复用成熟商用芯片已有可靠功能模块，结合 MEMS 微弱信号特性精准定位电路模块做局部精细化改造，依托实验室现有设备搭建完整改造流程，依次完成绝缘层沉积、FIB 沟槽刻蚀、金属填充平坦化与钝化保护层制备，全程不用流片产线即可完成定制信号电路改造，兼顾电路基础可靠性与研发迭代效率。

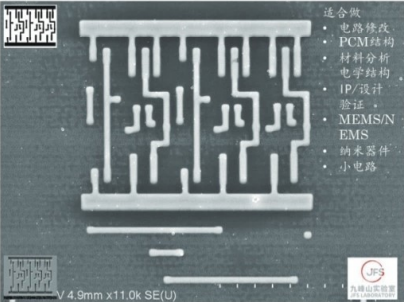

65mm电路微区工艺展示
微区工艺方案的核心优势与适配场景
经过多个项目的实践验证，微区工艺方案在多个维度展现出显著优势。在经济性方面，通过晶圆裂片和可重复掩膜技术的结合，将单原型验证成本控制在数万元级别，仅为传统量产线试错成本的 1%-5%。在时间效率上，完整的验证流程从传统需要的 3-6 个月压缩至 2-4 周，并且完全不受 Fab 排期限制，为科研工作提供了充分的灵活性。
在技术性能层面，该方案同样表现出色。通过实验室精密设备的组合使用，实现了关键结构参数误差≤20% 的加工精度，性能波动控制在 20% 以内，确保了验证结果能够准确反映量产产品的性能趋势。在兼容性方面，方案支持硅基、柔性衬底、压电材料等多种材料体系，能够实现从简单 2D 结构到复杂 3D 堆叠的各种器件构型，满足了绝大多数科研创新的验证需求。
这套微区工艺在成本、周期、加工适配性上具备突出优势，依托裂片与复用掩膜大幅压缩原型验证开支与研发周期，不受代工产线排期约束，同时加工精度可有效预判量产性能，兼容多类衬底、功能材料与 2D/3D 器件结构；配套搭建起仿真协同优化与多类精密表征设备组成的完整支撑体系，保障验证数据全面可靠。

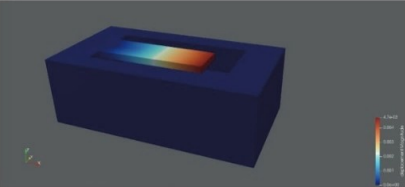

压电MEMS悬臂梁多物理场FEM仿真
该方案精准适配 MEMS 领域三类核心科研场景：新型器件原理验证、新材料新结构工艺探索、科研成果原型演示，有效填补实验室研发与量产工程化之间的断层，提前完成设计可行性评估、降低成果转化风险，已有 PMUT 阵列项目落地验证了其实用价值。后续技术将围绕新材料适配、高精度三维加工、实验室封装工艺三大方向迭代完善，打造覆盖制造、封装、测试的完整闭环平台，以此降低科研试错门槛，加快 MEMS 前沿技术产业化落地。
