面向自主创新的半导体芯片系统性分析方法论研究
摘要：随着半导体技术进入以异构集成和多样化材料为核心的后摩尔时代，产业竞争愈发激烈。在此背景下，深入理解先进商业芯片的技术实现，已成为驱动正向创新、优化工艺路径和构建知识产权战略的关键支撑。本文提出了一套系统性的半导体芯片综合分析方法论，该方法论采用从宏观到微观、多尺度联动的分析框架，融合先进的物理表征、电路功能与结构建模以及多物理场仿真技术，旨在全面揭示芯片从系统架构、功能模块、单元电路直至器件物理与材料特性的系统级设计实现与工艺特征。本文系统展示了如何将分析研究成果有效转化为工艺开发、TQV (Technology Qualification Vehicle) 验证芯片设计以及电路创新的具体指导，并最终形成体系化的知识产权布局与创新路径规划。本研究所构建的分析框架，能够系统揭示芯片的设计逻辑与制造特征，显著缩短技术研发周期，并为构建差异化技术路线提供关键决策依据。
当下全球半导体产业进入多元创新阶段，先进微缩制程、新型器件、Chiplet 异构集成与第三代宽禁带半导体并行发展，精准研判技术路线、规划研发布局成为产业核心诉求，对先进芯片开展全维度系统性拆解分析的价值持续放大，能够分别为企业、科研院所、高校匹配技术规划、成果转化、工程教学等不同层面的支撑作用。但现有传统芯片分析手段存在维度不全、深度有限、无法对接创新决策的短板，国内外主流技术研究服务商也大多只覆盖单一细分环节，缺少从底层技术解析到顶层创新规划的完整链路能力，导致行业普遍存在技术认知与产品研发、科研落地、产业决策脱节的共性痛点。
为此，本文构建了一套全新的芯片系统性研究方法论，致力于打通从深度技术认知到创新布局的全流程，为各机构的科学决策提供体系化支撑。本文系统阐述了该方法的核心研究理念、技术框架与实践价值，旨在通过专业的技术研究与洞察，帮助各机构在复杂的技术环境中把握方向，在激烈的市场竞争中构建核心优势。
系统性分析方法论框架
本方法论建立在三个核心原则之上：多尺度性、关联性与闭环验证。多尺度性要求分析覆盖从系统级封装、芯片级布局、功能模块、标准单元直至原子尺度的器件结构，以确保系统性认知。关联性强调必须建立不同层级之间的因果联系，例如将特定性能瓶颈与关键路径的布线电容关联，或将器件可靠性表现与界面材料特性关联，从而形成对芯片设计的整体理解，避免陷入局部细节。闭环验证则要求所有通过物理分析得到的结论，都需通过电学测试或多物理场仿真进行交叉验证，确保研究结果的准确性与工程指导价值。这一原则体现了本文方法在技术创新指导方面的严谨性与实用性。
产品系统性分析方法论框架

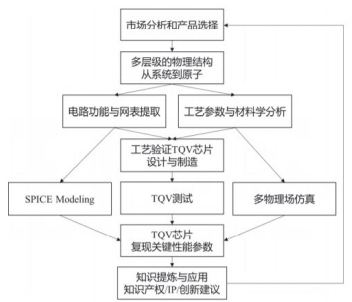

上图为本方法论的技术路线，这是一个迭代优化的闭环过程。从基于明确目标的研究对象选择开始，通过多层次的结构表征与电路功能建模，获取系统的物理参数与电路网表信息，进而指导 SPICE 建模、物理场仿真以及工艺验证 TQV 芯片的设计与制备。这些模型与测试结构构成了从技术研究到工程实践的关键桥梁，使理论认知能够有效指导工艺开发。最终，通过模型仿真与结构测试数据的对比验证，提炼出对工艺优化、知识产权布局和创新设计具有直接指导价值的技术洞见。这些洞见又可反馈至新一轮的研究过程中，形成持续完善的技术创新体系。这一系统性的研究方法不仅为各层级技术人员提供了深度的技术洞察，更重要的是为机构决策者提供了全面的创新评估依据，支撑其制定科学的技术投资与研发策略。
研究目标的战略选择与定义
选取待分析的目标芯片需综合技术前瞻性、市场影响力、专利布局潜力三大维度，优先选取行业标杆产品作为研究对象，并按应用领域区分研究典型，如快充领域集成 GaN 器件的功率 IC、AI 领域采用 Chiplet 架构的高性能加速器，以此为国内产业创新提供参照；不同类型机构需结合自身定位挑选适配的研究芯片，企业对标竞品或互补产品、研究所追踪前沿技术、高校选取教学典型案例，长期合作搭建技术数据库可持续赋能自主创新。
确定研究对象后需结合芯片品类定制差异化研究方案：高性能计算芯片侧重互连、缓存、3D 集成架构分析，高压功率器件聚焦元胞、耐压结构、栅氧与宽禁带外延材料特性，分层定向研究可优化资源配置、保障成果深度，研究团队也可按需提供全芯片拆解或关键模块专项分析的定制化服务，最大化研发投入的创新收益。
多层级的芯片结构研究实践
整套芯片多层级解析遵循从宏观到微观、由系统到材料的递进式研究逻辑，覆盖五大分析层级，各层级各司其职、层层联动，形成完整的芯片技术拆解体系。
多层级芯片研究
第一层级为无损系统级封装分析，依托 X 射线计算机断层扫描、超声波扫描显微镜等非破坏表征手段，完整解析芯片封装架构、各功能裸片排布、互连通路与全局电源分配网络，重点梳理 2.5D/3D 异构集成的互连拓扑、散热热管理、信号隔离方案，既能给封装工程师提供先进封装设计参考，也为后续芯片内部细节分析搭建完整的系统框架认知。
第二层级是顶层金属全局布线分析，通过光学显微镜 OM、扫描电镜 SEM 对顶层金属层成像观测，重点解析电源网格的线宽与排布密度、时钟树布线拓扑、模拟与数字模块之间的物理隔离结构，以此评估芯片 IR 压降、时序稳定性、信号完整性等核心指标，这类全局布线规划直接决定芯片最终功耗、性能与可靠性，是体现厂商整体工程设计能力的关键维度。
第三层级为功能模块微架构深度解析，通过逐层剥离表征搭配 OM/SEM 成像，逐层还原版图布线、元器件分布，打通物理版图与系统功能架构的对应关系；针对 CPU 运算内核、电源管理单元等典型模块识别流水线、缓存、稳压电路等专属实现方式，重点挖掘厂商为极致功耗性能定制的特色全定制电路，从中提炼差异化创新思路与核心电路知识产权，为自研电路优化提供参考。
第四层级是数字标准单元库解析，借助自动化图像处理工具将 SEM 扫描图像转化为标准 GDSII 版图文件，并重构完整电路网表，精准提取反相器、触发器、逻辑门等基础单元的版图尺寸、驱动能力、工艺节点标准单元高度等设计规则；标准单元库直接左右芯片 PPA（功耗、性能、面积）指标，解析所得数据可直接用于工艺迁移、自有单元库迭代优化。
第五层级为底层器件与材料微观表征，作为打通物理结构与制造工艺的核心环节，依靠 FIB 定点制样、TEM 透射电镜、能谱仪、二次离子质谱实现纳米级观测；针对硅基先进 FinFET 器件测量鳍宽、栅长、栅间距、高 K 栅堆叠结构与元素组分，针对 GaN HEMT 等宽禁带功率器件表征 AlGaN 势垒层厚度、铝组分、栅极凹槽形貌、钝化层品质，同时获取 ppb 级精度的掺杂深度分布数据，完整还原器件核心工艺参数与材料特性，为工艺开发、良率提升、新型器件研发提供精准底层实验依据。
从物理实现到设计理念的建模与验证
依托多层级芯片解析得到的海量实测数据，可梳理形成覆盖栅极、接触孔、介质层、外延掺杂等维度的完整关键工艺特征清单，明确工艺开发目标与参数区间，缩短产线调试周期；依托清单参数可定制搭载晶体管、阻容阵列、通孔链等测试结构的 TQV 验证芯片，完成工艺开发与合规认证，为 IC 设计提供物理、电气底层参考，在产线迭代中完成从技术解析到自主制造的能力落地，支撑自研产线体系搭建。

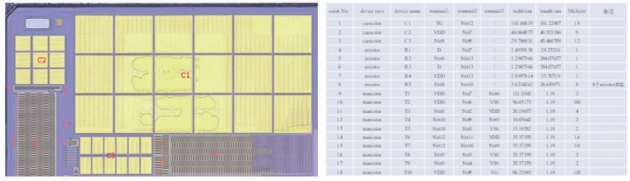

器件分布与Device List
同时开展电路功能建模与网表重构，把物理版图转化为标准化功能描述，帮助研发团队对标成熟产品的电路架构与优化思路，减少自研试错成本；该环节存在模拟射频全定制电路解析、分层模块识别、线路错误修正等难点，需要 EDA 工具搭配专业电路知识人工校对，高精度网表是后续仿真、全新电路创新的核心基础。
闭环验证模拟仿真

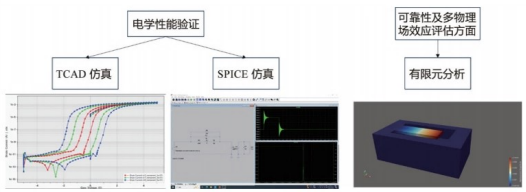

最后通过多物理场仿真与实测数据闭环校验保障整套研究成果的工程可靠性：电学层面结合 TCAD 仿真器件 IV/CV 曲线、SPICE 仿真数字逻辑时序，并与纳米探针、FIB 修改电路的实测结果对标；可靠性层面依托有限元工具开展热 - 力 - 电耦合仿真，模拟芯片高温工作下的温升、应力与封装分层开裂风险，多维度交叉验证大幅提升数据可信度，为产品创新、工艺优化提供完备仿真支撑。
综合知识产权分析与创新路径规划
在完成芯片全套技术解析后，可将挖掘到的特色电路拓扑、器件结构与关键工艺技术，与国际专利数据库开展系统性比对分析。通过绘制全景专利地图，精准识别目标技术对应的核心专利保护范围，有效排查研发侵权风险、评估技术自由实施空间，并系统梳理竞争对手的专利布局态势，依托技术与法律双重维度，为企业专利规避、专利布局提供精准指导。同时结合芯片性能、面积效率与成本测算结果，与行业标杆产品全方位对标，客观评估产品综合竞争力，精准挖掘现有技术体系中的创新空白与突破机会，依托差异化技术方向搭建自主专利壁垒，实现风险可控的长效创新布局。
此外，可面向企业、科研院所、高校等不同主体输出定制化研究价值，将技术分析成果落地为可落地的创新方案。分别从电路架构、器件结构、系统设计层面提供差异化优化思路，通过全新逻辑架构、新型器件结构、电源系统优化等改进方向，兼顾技术先进性与商业落地性。同时结合行业技术趋势与市场需求，为机构规划中长期技术发展路线，助力各类主体搭建体系化、可持续的自主创新能力，构筑市场核心竞争优势。
总结
本文详细阐述了一套系统性的半导体芯片综合研究方法论，这套方法论已经为众多合作方提供了全方位的技术创新支持，帮助他们在产品开发中优化技术路径，加速创新进程。该方案通过多尺度、关联性、闭环验证的研究流程，成功实现了对商业芯片设计思想、工艺技术和材料选择集合的系统性理解。这种方法论不仅揭示了现有产品的技术实现细节，更重要的是展示了如何将这些信息转化为指导工艺开发的 TQV 验证芯片设计和自主创新的实践方案。通过实际案例的应用验证，本方法论已被证明是连接 “技术认知” 与 “创新能力” 之间的重要桥梁，为企业的技术追赶和创新突破提供了行之有效的路径。在当前全球芯片产业竞争格局下，这种深度研究能力正在成为企业构建核心竞争力的关键组成部分。
我们诚挚地邀请各企业决策者、研究所同仁和高校教授与我们开展深度研究合作。通过建立长期稳定的合作关系，我们可以为各机构提供持续的技术跟踪与创新研究服务，助力其在激烈的技术竞争中保持领先地位。我们相信，通过专业的技术研究与创新指导，能够帮助各机构在半导体领域取得更大的技术突破与商业成就。
展望未来，随着 Chiplet、存算一体、光子集成等新范式的快速发展，芯片技术研究的复杂度和重要性都将进一步提升。面对这些新的技术趋势，我们需要在现有方法论的基础上持续创新，特别是在研究效率和深度方面寻求突破。下一步，我们将重点探索人工智能与机器学习技术在自动化图像识别、网表功能自动标注以及海量研究数据智能挖掘方面的应用，这些技术的引入将极大提升研究工作的效率与准确性。同时，随着量子计算、神经形态计算等新兴技术的发展，本方法论也需要相应演进，以适应对新器件原理和架构的解析需求。我们相信，通过持续的方法论创新和技术工具升级，芯片信息技术研究将在未来半导体产业发展中发挥更加重要的创新引领作用，为全球技术创新提供强有力的方法论支撑。
